MFC-610CLN 廃インクタンク　清掃

2005年8月に購入以来活用しているブラザーの複合機です。最近カラーインクの出が悪くなったので、ヘッドクリーニングをすると余計に汚くなる始末。警告は出ていないが廃インクタンクに問題があるのではないかと思い、分解掃除をしてみました。

『マリンのパパさん』http://hankakusai426f.seesaa.net/article/153586232.html の記事が非常に参考になりました。ありがとうございます。

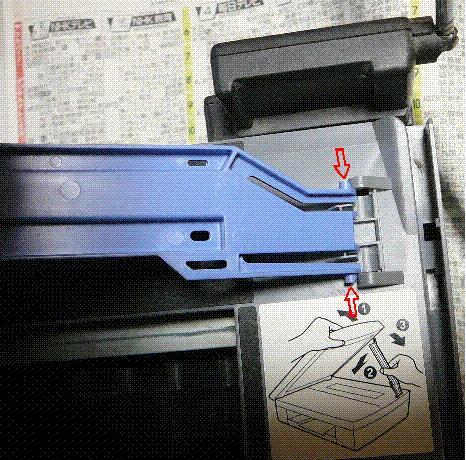

ストッパーをつまんで、突起部を取付穴から抜きます

受話器は台から外しておいて、カバーを斜めに開き、ストッパーを右の図のように外して、90°くらいに立ててしまいます。

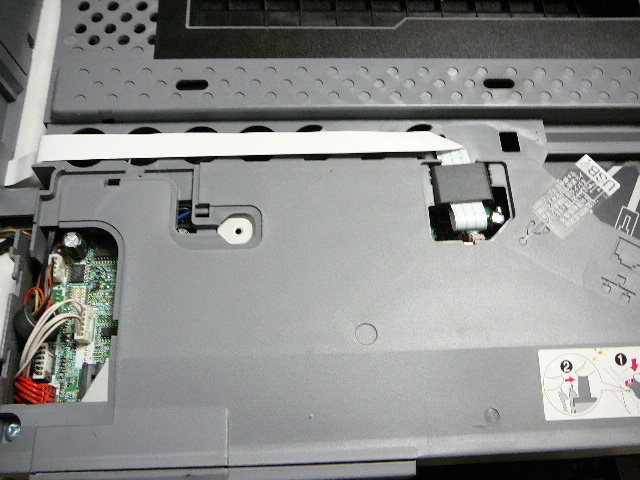

プラスチックのフタの下にケーブルが隠れています

プラスチックのフタをずらして外し、３つのケーブルを抜いて外します

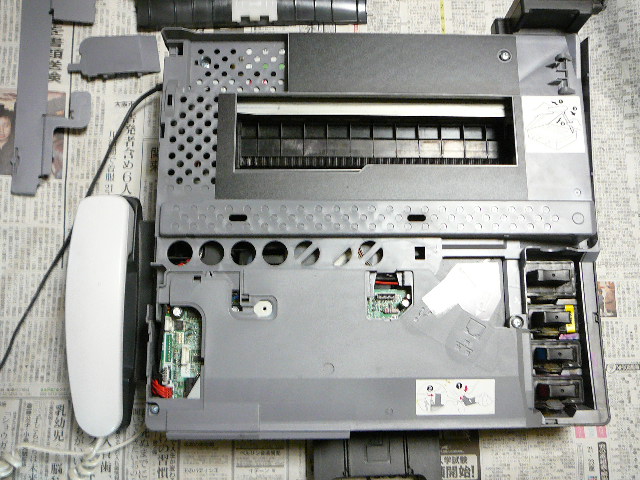

開いたカバーをそのまま横にずらして引き抜いて本体から外します

４つのネジを外して本体からカバーを外します。その際、インクカートリッジをすべて外しておく必要があります

案の定、廃インクタンクにどろどろのインクが溜まっていました。
そのせいで、ヘッドクリーニングで排出されるはずのインクが詰まっていました。
ドロドロの廃インクを取り除き、吸収パッドのインクを古新聞紙に挟んで搾り取り、そのあと水洗いしてから乾かして、元に戻してやると、無事に復活してくれました。
